Кейс: Проєктування та прокладання локальної мережі на підприємстві Чехія
До нашої компанії звернувся замовник із завданням спроєктувати та реалізувати повноцінну локальну мережу для нового бізнес-центру в місті Харків. Основною метою було створення надійної, масштабованої ІТ-інфраструктури, яка забезпечить стабільну роботу інтернету, телефонії, систем відеоспостереження та інших сервісів для орендарів приміщень.
🔍 Проблеми, з якими зіткнувся клієнт.
-
Існуючі кабелі були пошкоджені, неякісно змонтовані та не відповідали категорії, необхідній для стабільної передачі даних.
-
Комунікації прокладені хаотично, без єдиної логіки чи документації.
-
Старе обладнання й неякісне з’єднання спричиняли втрату пакетів, обриви зв’язку та простої виробництва.
-
Не було жодної оптики між ключовими вузлами, що обмежувало швидкість і надійність зв'язку.
-
Частина робочих місць узагалі не мала підключення до мережі.
-
Устаткування розміщувалось без систематизації — прямо в технічних приміщеннях або на підлозі.
-
Мережа не мала резервних каналів і зонального поділу, що створювало ризик тотального виходу з ладу.
-
Клієнт не мав жодного плану, схеми або опису мережі, що унеможливлювало ефективне адміністрування.
Нижче представлено приклади виконаних нами робіт.

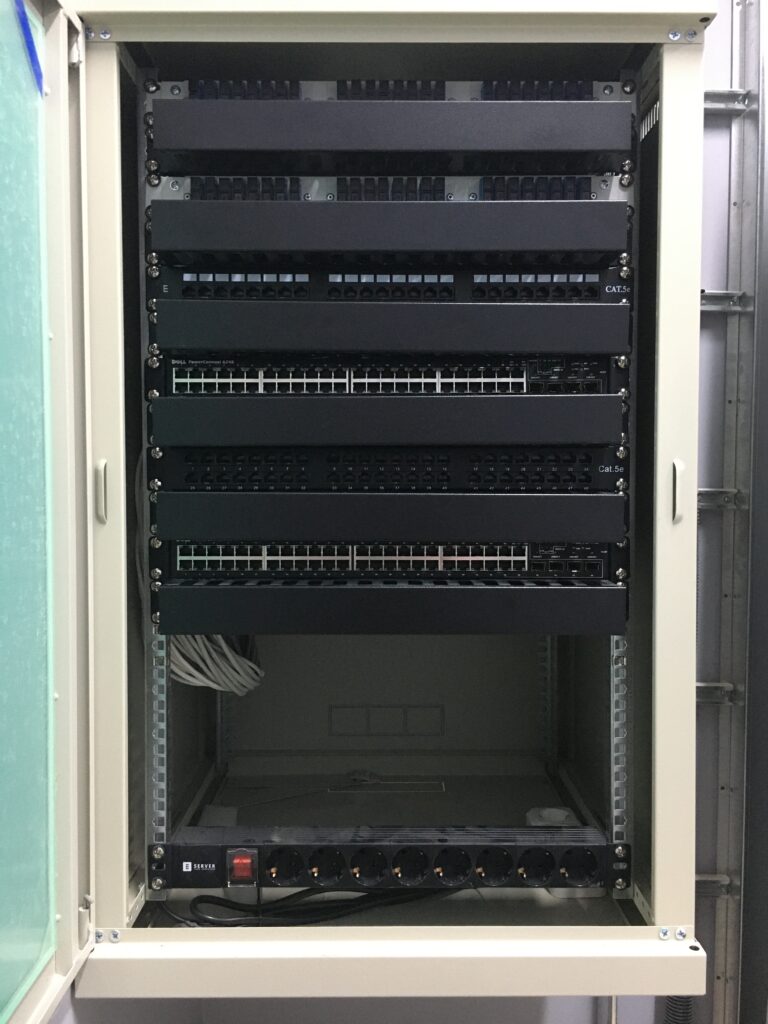

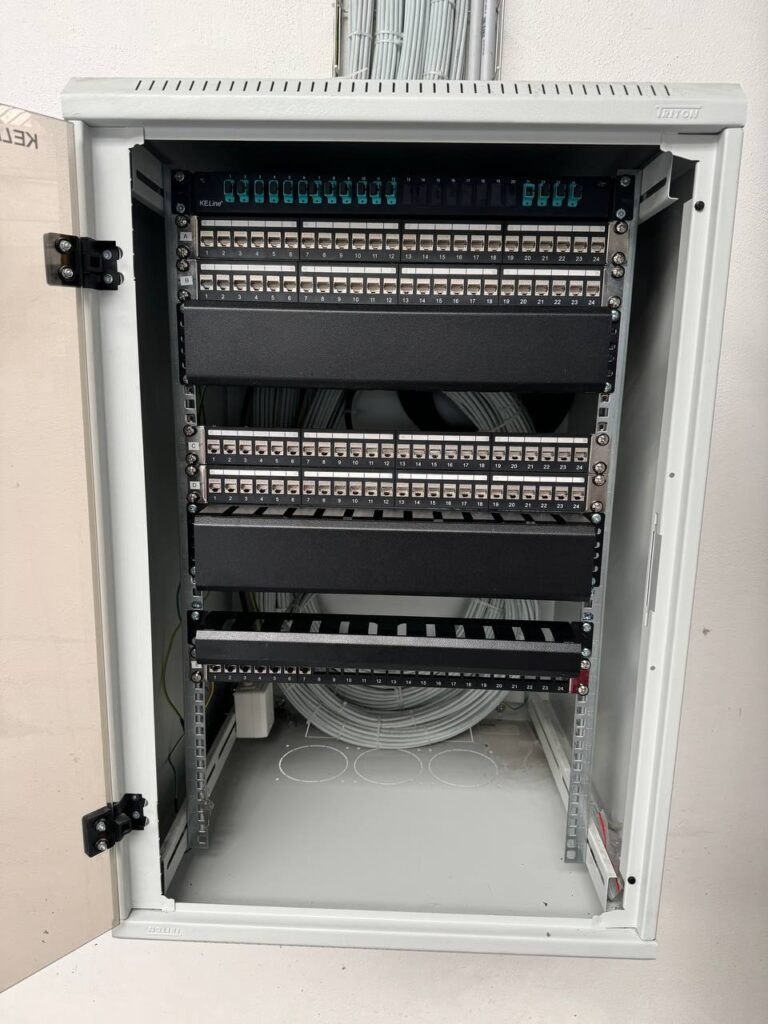

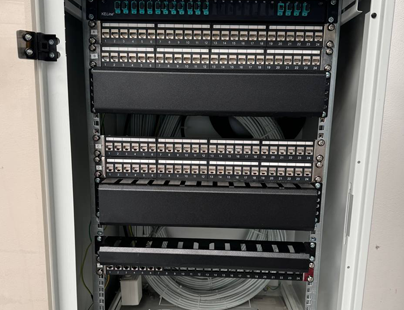

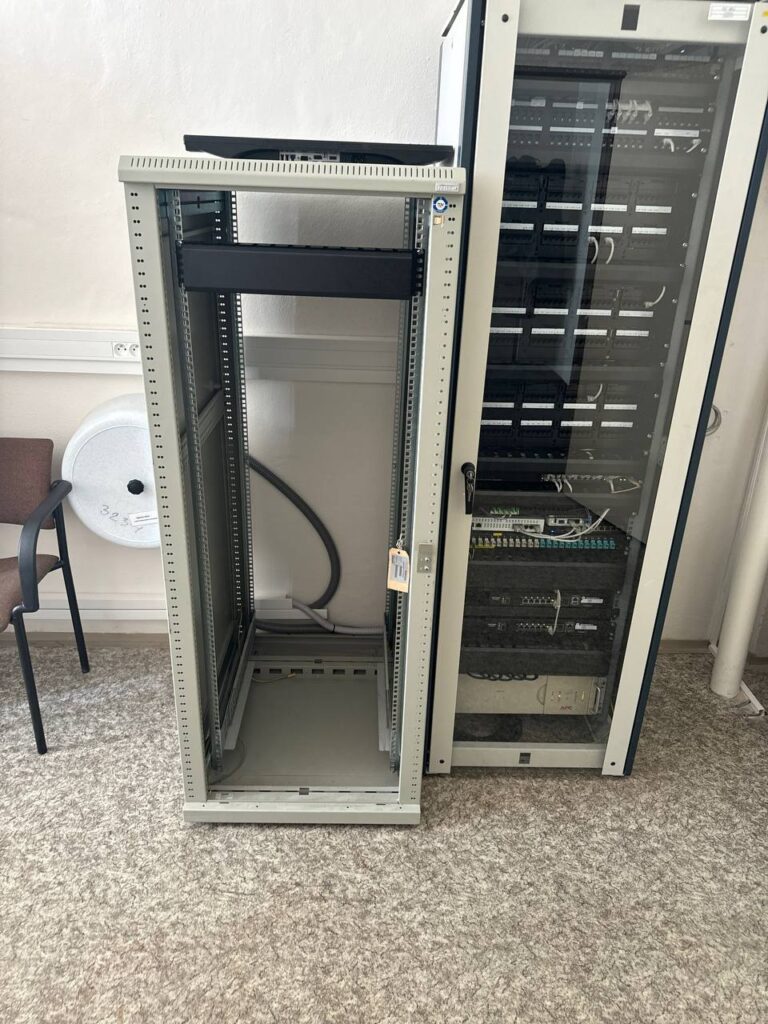

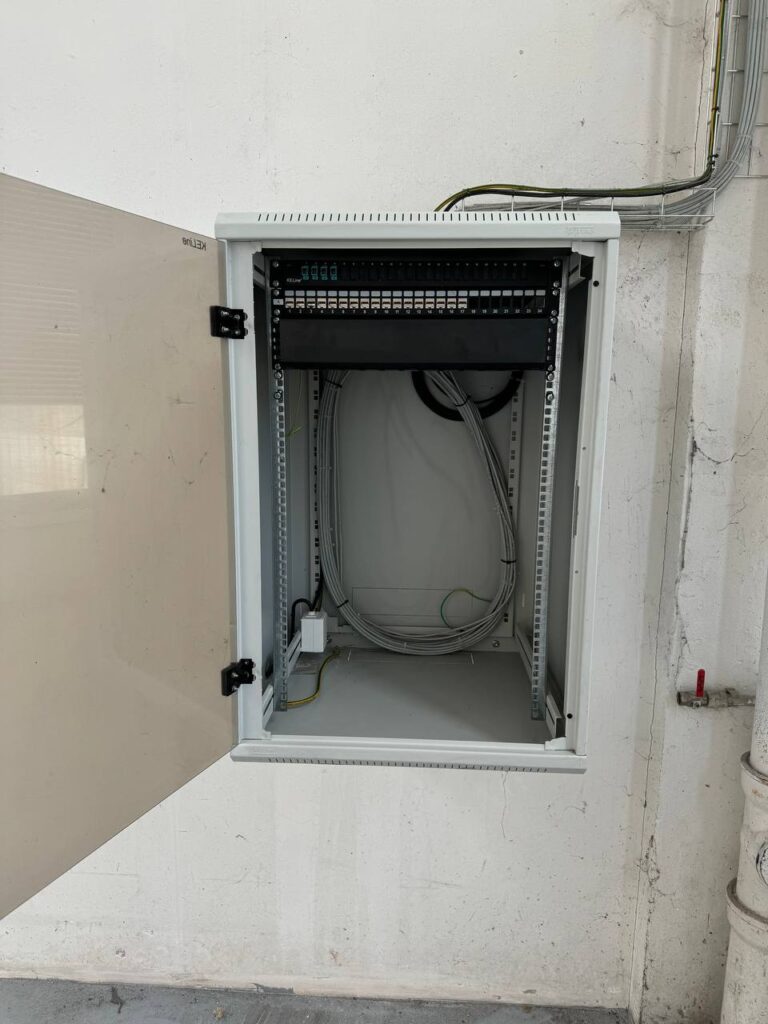

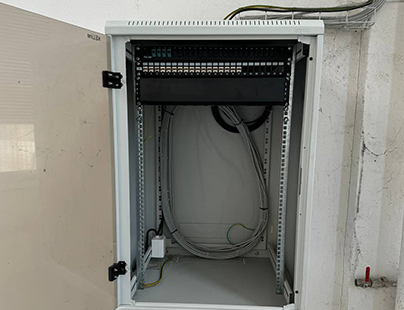

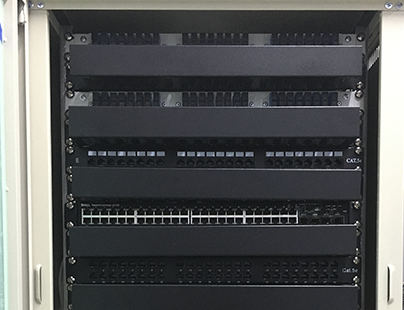

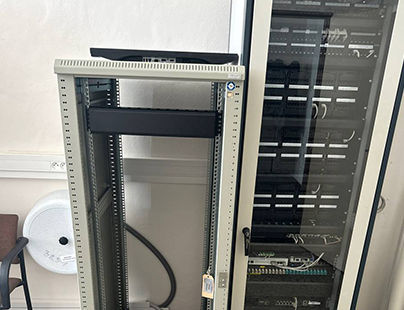

🛠Виконані роботи: інсталяція телекомунікаційної шафи, укладання оптичного кабелю, монтаж структурованої кабельної системи
🛠Види робіт: Прокладання витої пари, встановлення патч-панелей, монтаж шафи, прокладання оптики.
🛠Перелік робіт: монтаж мережевої шафи, прокладення оптоволоконних ліній, інсталяція витої пари категорії 6
🛠Види робіт: монтаж шафи, встановлення маршрутизатора та комутаторів, прокладання оптики, підключення до провайдера.
🛠 Рішення, реалізовані нашою командою:
-
Ми виконали технічне обстеження, створили повноцінний проєкт згідно з міжнародними стандартами (TIA/EIA-568).
-
Прокладено понад 40 км витої пари 6 категорії з урахуванням резерву та оптимального зонування.
-
Встановлено понад 2 км оптичного кабелю для з’єднання головних комутаційних вузлів.
-
Встановлено 6 сучасних серверних шаф з повноцінною організацією кабель-менеджменту.
-
Всі мережеві точки змонтовані, промарковані, протестовані та введені в експлуатацію.
-
Налаштовано комутатори, маршрутизатори, VLAN'и та системи моніторингу трафіку.
-
Організовано логічне та фізичне розділення мережі для підвищення безпеки та надійності.
-
Замовник отримав оновлену схему мережі, специфікацію обладнання та інструкції з експлуатації.
Для проєкту в Чехії ми реалізували повну модернізацію локальної мережі, усунувши хаотичне прокладання пошкоджених кабелів та відсутність системного управління. Наша команда спроєктувала та проклала понад 40 км витої пари 6 категорії та 2 км оптики, об'єднавши ключові вузли в 6 сучасних серверних шафах із професійним кабель-менеджментом. Завдяки сегментації VLAN, налаштуванню моніторингу трафіку та підготовці повної виконавчої документації, замовник отримав стабільну, безпечну та масштабовану ІТ-інфраструктуру
Віктор , COO в Ukrfast
