Аудит об'єкта та визначення технічних вимог
Провели комплексний аудит приміщень бізнес-центру площею понад 10 000 м². Зібрали вихідні дані щодо архітектури будівлі, майбутніх робочих зон і вимог замовника.
Кейс: Будівництво локальної мережі у бізнес-центрі в м. Харків
До нашої компанії звернувся замовник із завданням спроєктувати та реалізувати повноцінну локальну мережу для нового бізнес-центру в місті Харків. Основною метою було створення надійної, масштабованої ІТ-інфраструктури, яка забезпечить стабільну роботу інтернету, телефонії, систем відеоспостереження та інших сервісів для орендарів приміщень.
Ключові аспекти проєктної частини.
-
Проведено технічне обстеження будівлі та збір вимог від замовника.
-
Розроблено структуровану кабельну систему відповідно до зонального розміщення офісів, загальних приміщень та технічних кімнат.
-
Спроєктовано топологію мережі з урахуванням поділу на вузли та резервування каналів.
-
Заплановано розміщення 7 телекомунікаційних шаф по поверхах для ефективного охоплення всієї площі.
-
Передбачено оптичне з'єднання між вузлами — розварено близько 36 волокон між шафами.
-
Підготовлено повний комплект проєктної та виконавчої документації.
6 ключових аспектів проєктної частини кейсу
2
Розробка структурованої кабельної системи (СКС)
Спроєктували СКС для всіх офісних блоків, загальних зон та серверних кімнат. Розрахували оптимальні маршрути трас для мінімізації перешкод та наведень.
3
Побудова логічної мережевої топології
Створили логічну схему з чітким поділом на сегменти (VLAN) для кожного поверху. Топологія передбачає централізоване керування та резервування аплінків.
4
Оптимальне розміщення мережевого обладнання
Передбачили встановлення 7 телекомунікаційних шаф — по одній на кожен поверх. Врахували зони обслуговування, радіуси вигину кабелів та схеми охолодження.
5
Проєктування оптичної магістралі
Для високошвидкісного з’єднання між поверхами заклали вертикальну оптичну лінію. Розварили близько 36 волокон, що забезпечує гігабітні канали з великим запасом
6
Формування технічної документації
Склали повний пакет документів: плани трасування, кабельні журнали, схеми комутації шаф та специфікації. Усі матеріали повністю готові до передачі в монтаж.
Приклади проєктної частини: креслення, схеми, рішення

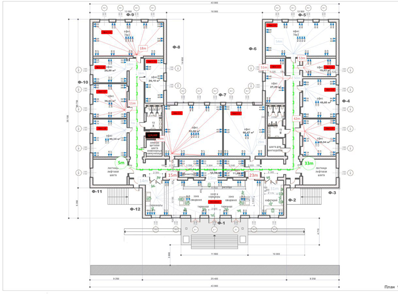

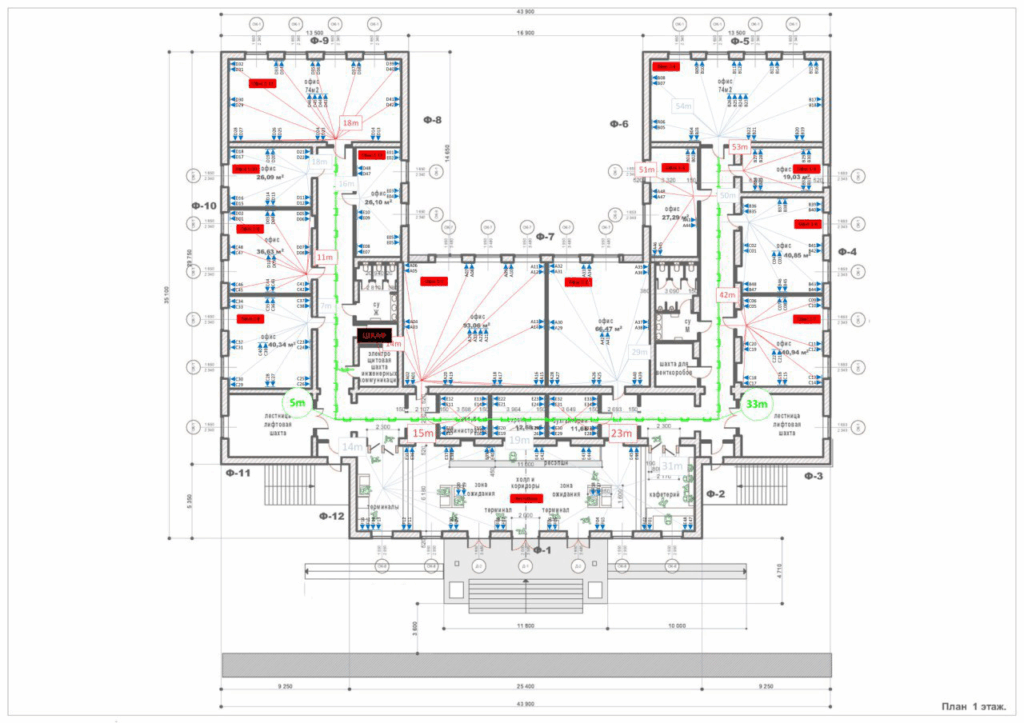

План поверху з прокладкою кабельних трас локальної мережі та розміщенням телекомунікаційних шаф.

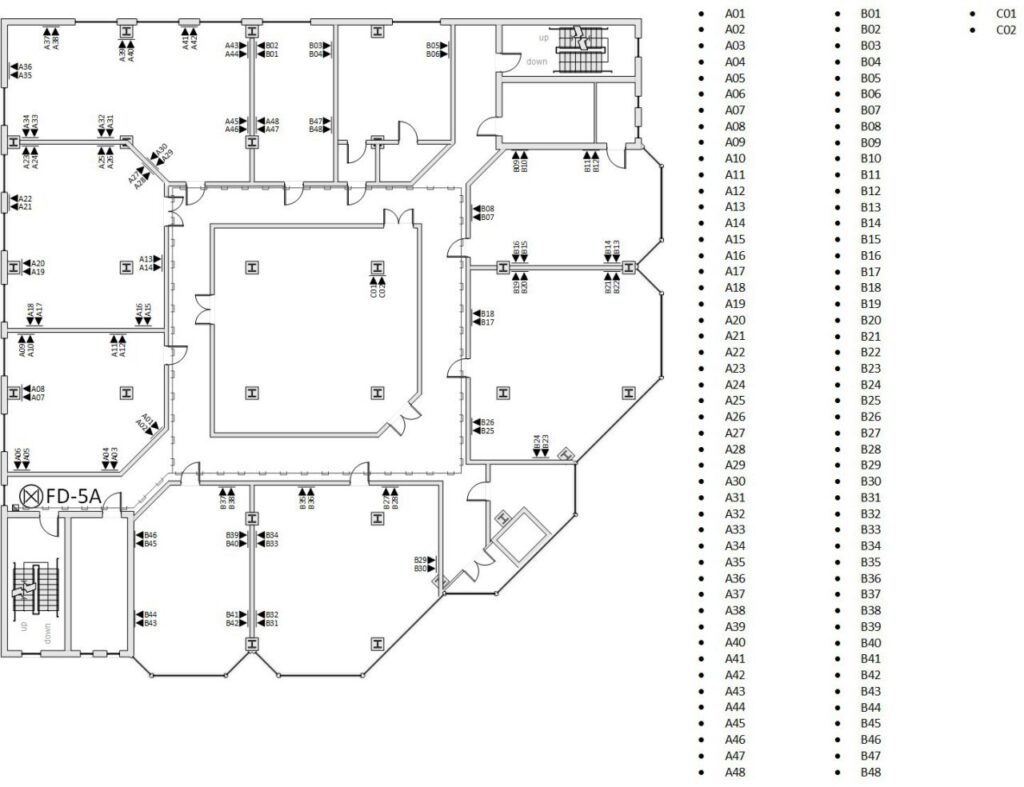

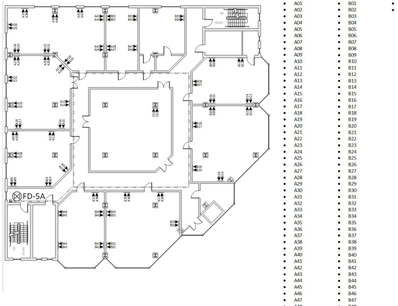

Схема розташування точок підключення ЛВС з нумерацією робочих місць та специфікацією розеток.

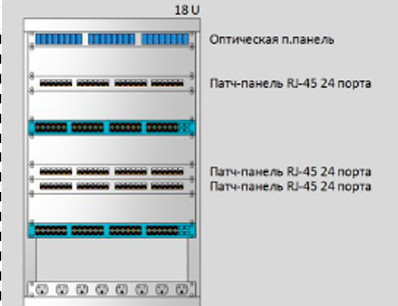

Схема монтажу телекомунікаційного шафи з оптичною панеллю та патч-панелями RJ-45 на 24 порти.

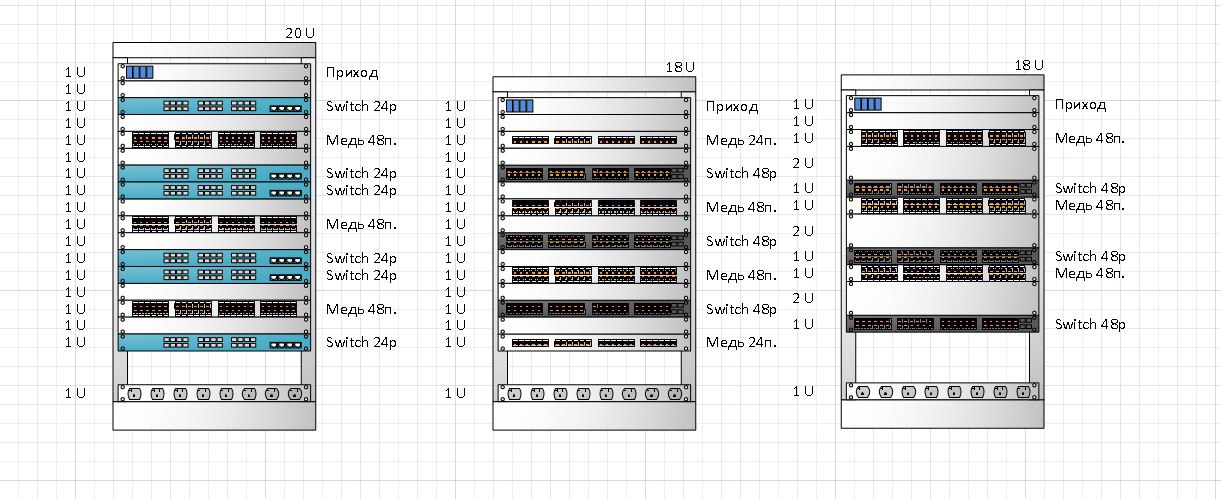

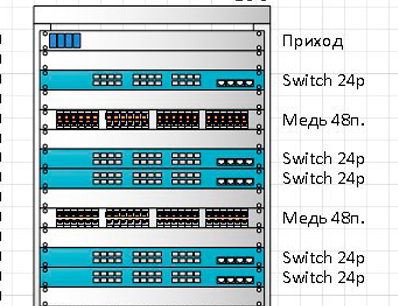

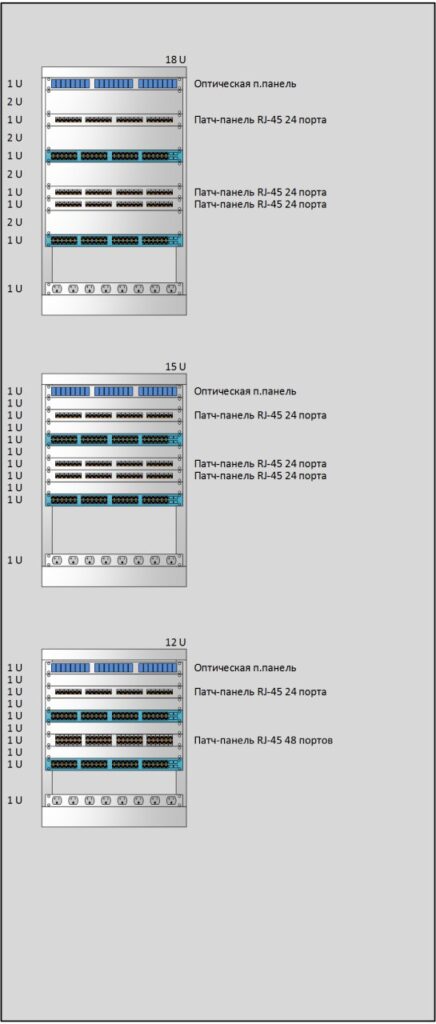

Проектна схема монтажу трьох телекомунікаційних шаф з активним мережевим обладнанням (світчі, патч-панелі, організатори кабелю).
Реалізація проєкту: монтаж ЛВС на об'єкті

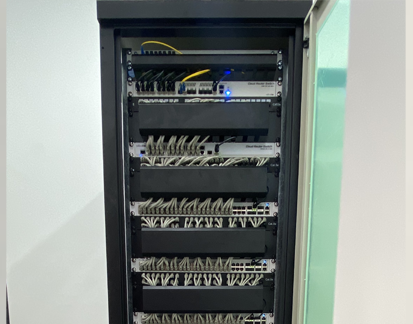

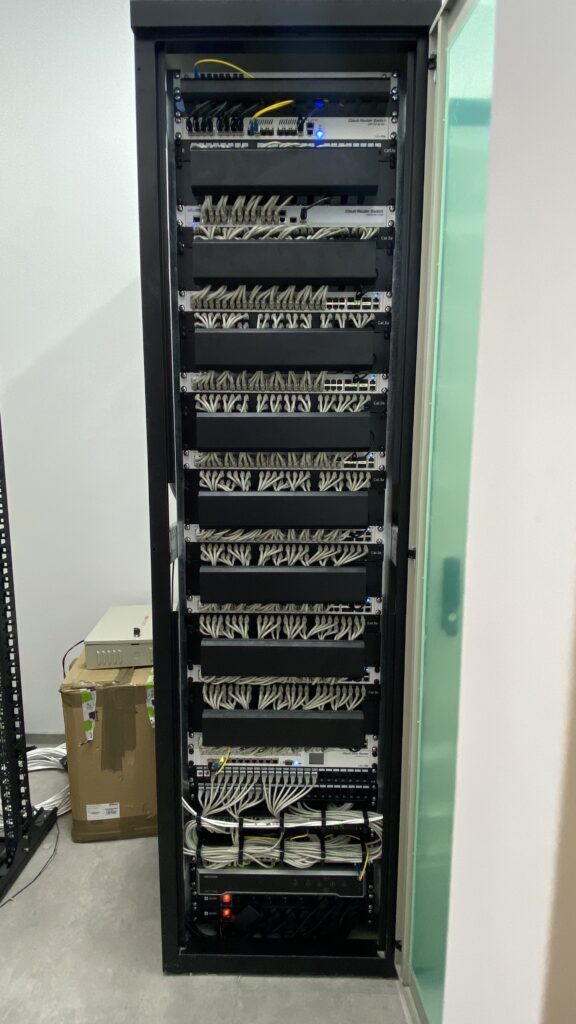

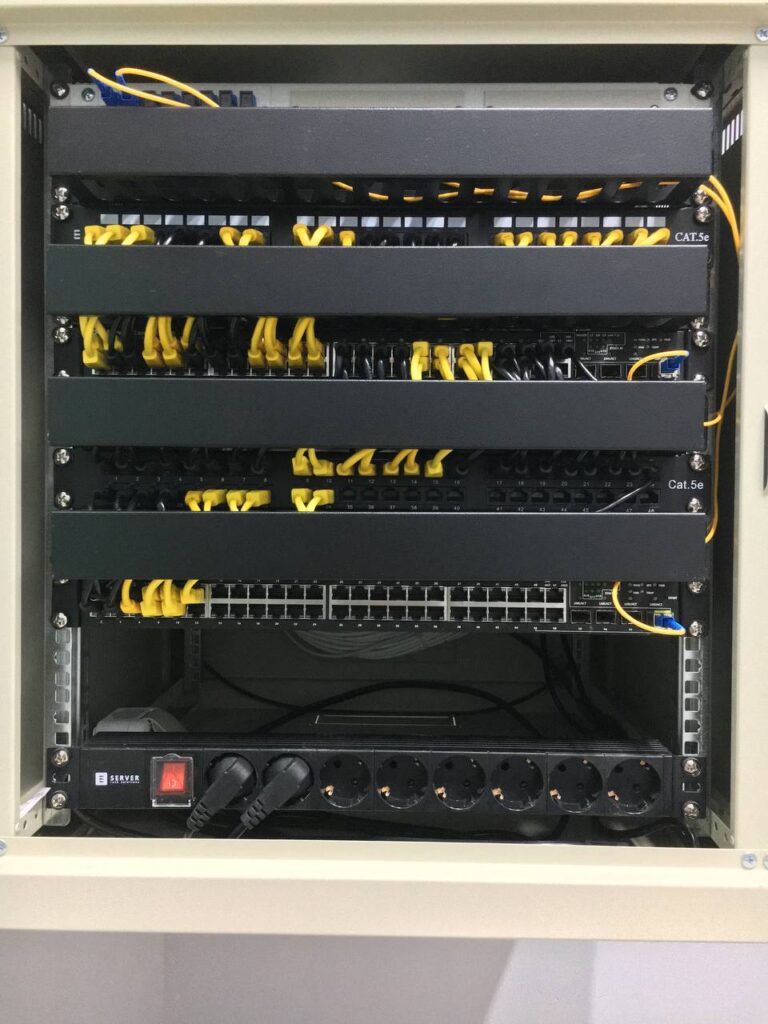

Змонтована телекомунікаційна шафа з повною структурованою кабельною системою (СКС)

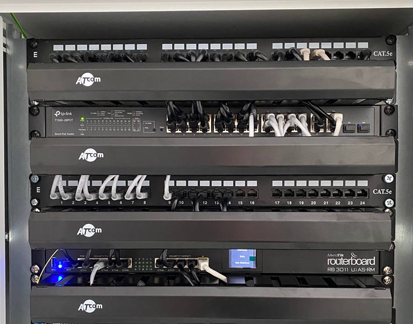

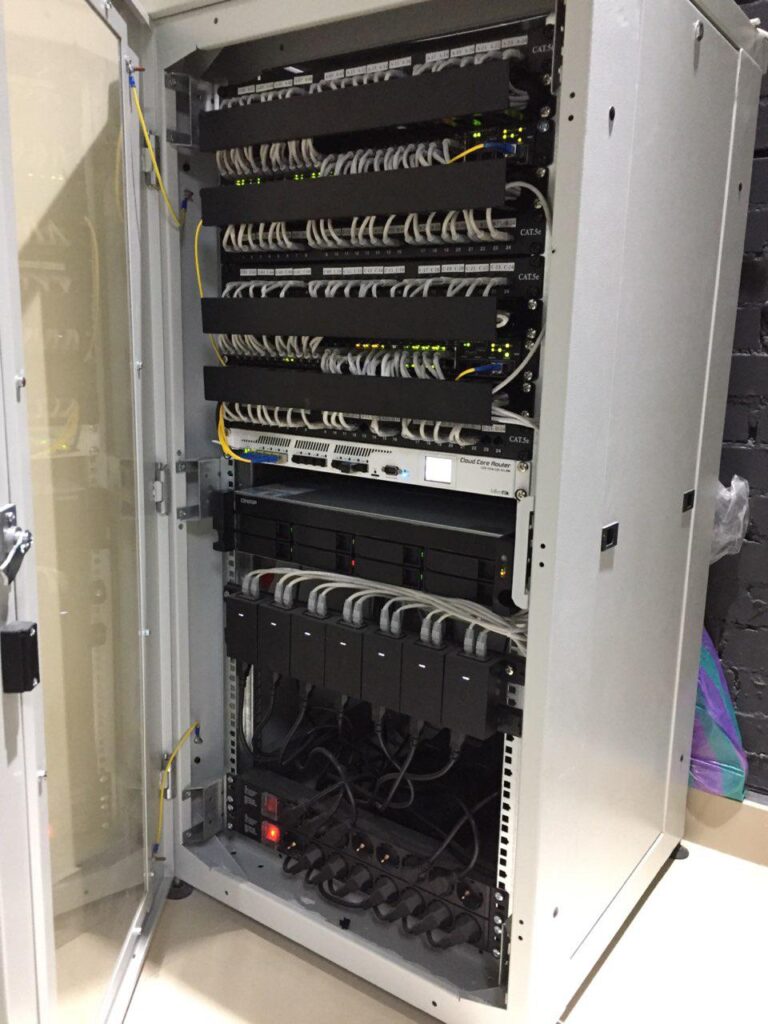

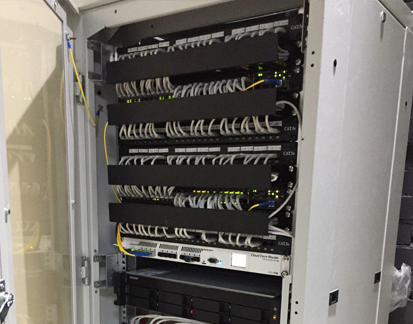

Монтаж телекомунікаційної шафи з активним обладнанням та серверним зберіганням

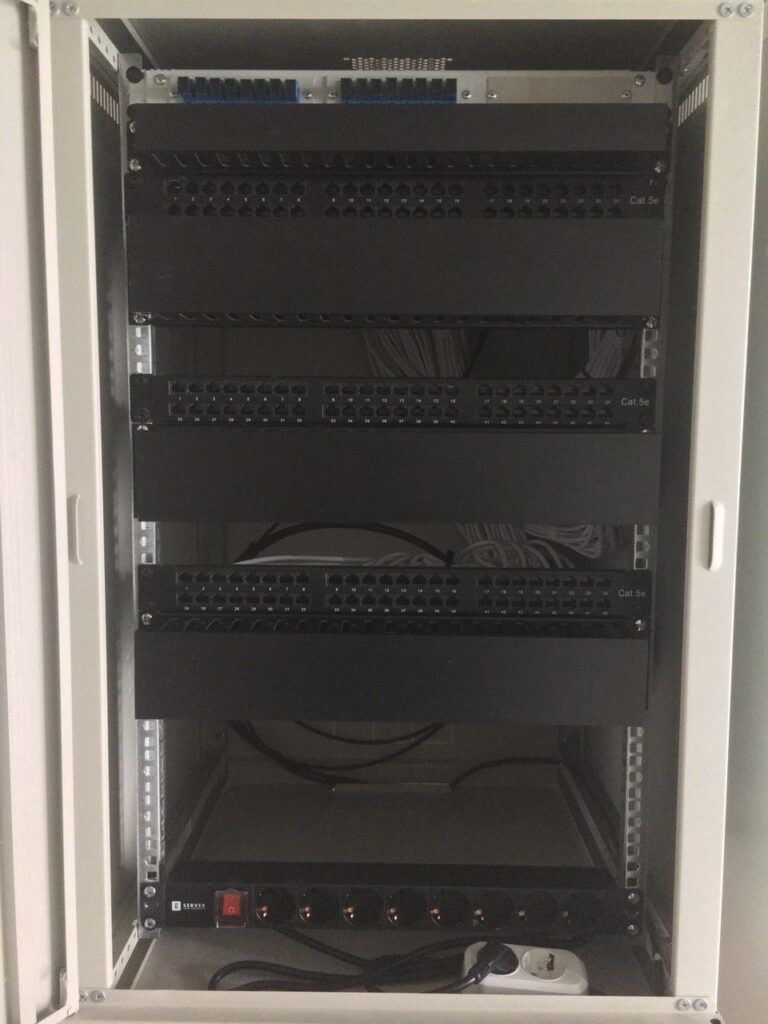

Підготовка телекомунікаційної шафи до введення в експлуатацію

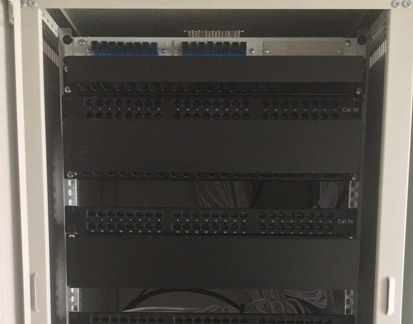

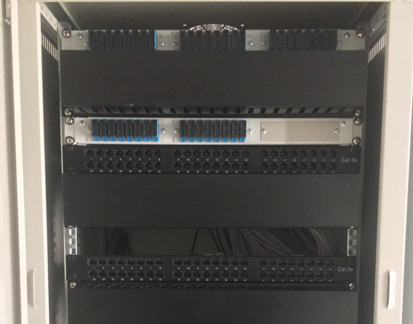

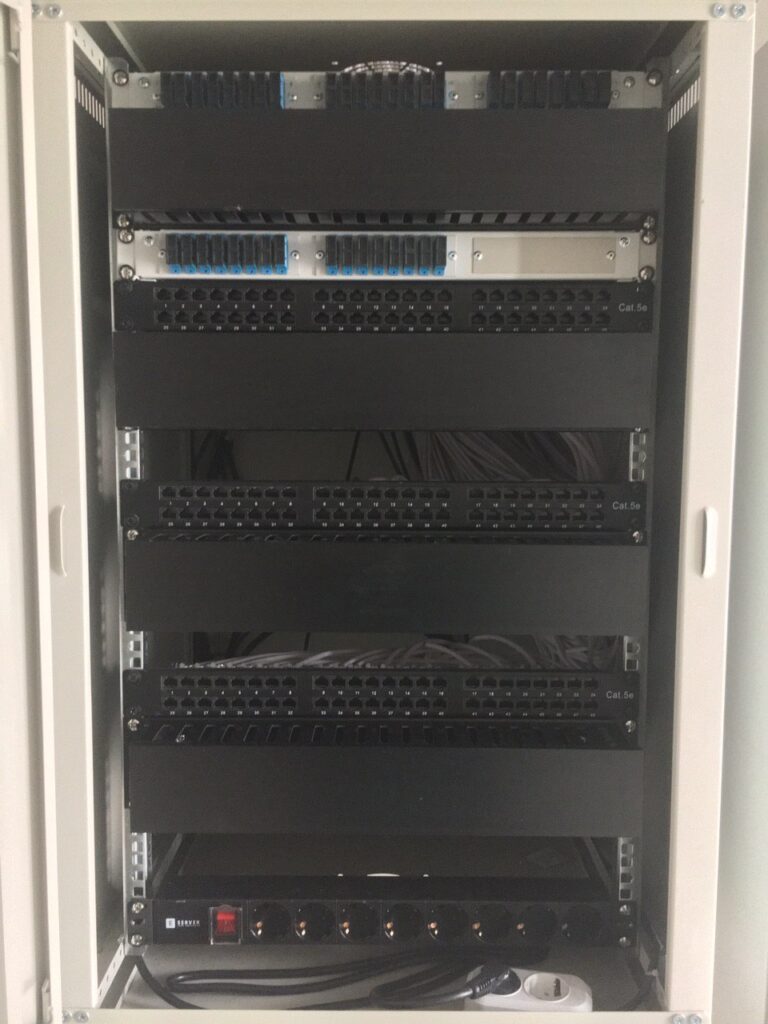

Змонтована шафа з оптичними та мідними патч-панелями для ЛВС

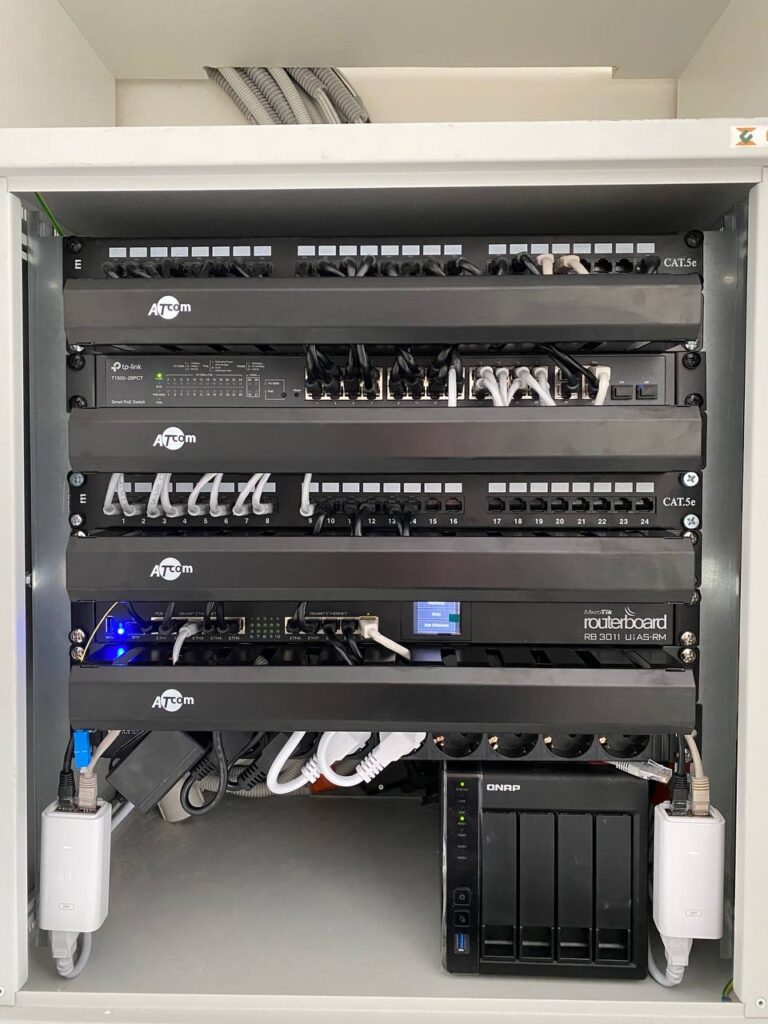

Компактна мережна шафа з активним обладнанням і NAS-сховищем

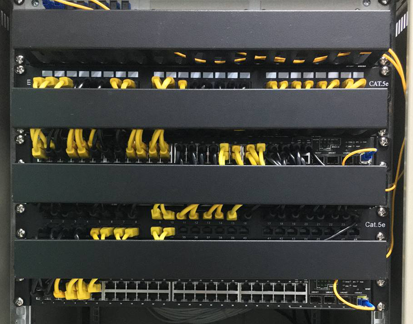

Організована телекомунікаційна шафа з комутацією та активним обладнанням
Для нового бізнес-центру в місті Харків площею понад 10 000m² наша команда спроєктувала та реалізувала масштабну локальну мережу, що забезпечує стабільну роботу інтернету, телефонії та відеоспостереження. У межах проєкту ми провели детальний аудит будівлі, розробили структуровану кабельну систему (СКС) та спроєктували топологію мережі з централізованою моделлю управління й резервуванням каналів. Для повного охоплення об'єкта було встановлено 7 телекомунікаційних шаф, з'єднаних оптичною магістраллю на 36 волокон, а також виконано професійний монтаж активного обладнання, мідних патч-панелей та NAS-сховищ. Результатом стала надійна ІТ-інфраструктура, передана замовнику разом із повним комплектом технічної документації, включаючи плани трасування та схеми підключень.
